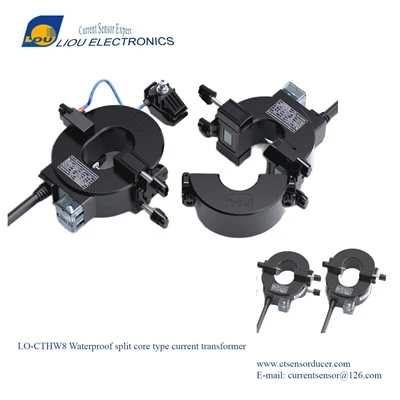

Cum să conectați corect un transformator de curent trifazat?
Dec 12, 2025| 1. Principiul reducerii polarității
Curentul primar curge din P1 și din P2, în timp ce curentul secundar iese din S1 și din S2, iar S2 trebuie să fie împământat. Dacă partea primară este inversată (P2 in, P1 out), partea secundară trebuie, de asemenea, inversată sincron pentru a menține aceeași polaritate.
2. Metode de cablare în trei-faze
Conexiune stea: partea secundară S2 a tuturor celor trei transformatoare este scurtcircuitată la masă, iar S1 este conectată la un ampermetru trifazat sau, respectiv, la un contor de energie. Potrivit pentru sisteme cu trei-fazate patru-fire.
Conexiune stea incompletă: sunt utilizate doar două transformatoare (fazele A și C). Curentul combinat reflectă faza B, economisind costuri, dar nu poate detecta defecțiunile de împământare monofazate.
Conexiune Delta: Folosită împreună cu protecția releului, poate detecta diferite defecțiuni de scurtcircuit-.
3. Precauții
Inversarea polarității va cauza erori de măsurare (cum ar fi evaluarea greșită a factorului de putere) sau funcționarea defectuoasă a dispozitivelor de protecție.
Aria secțiunii transversale a conductorului circuitului secundar trebuie să fie mai mare sau egală cu 2,5 mm², iar terminalul nepolar al transformatorului de curent de peste 10 kV trebuie să fie împământat.
