Împământarea generatorului și protecția la pământ a statorului
LIOU a proiectat și fabricat un transformator de curent CBCT de tip turnat din rășină de medie tensiune pentru împământarea generatorului și protecția statorului.
Descriere:
Defecțiunea de împământare a statorului, care este cauzată de deteriorarea izolației dintre înfășurarea statorului și miezul de fier, este foarte comună la generatorul mare. Deoarece generatorul mare are o capacitate de șunt mai mare la pământ, curentul de defecțiune poate depăși capacitatea generatorului. Pentru a răspunde cu sensibilitate la defecțiunea de împământare a înfășurării statorului, protecția 100% la împământare a statorului trebuie să fie echipată pentru toate generatoarele cu o capacitate de nu mai puțin de 100 MW. În acest scop, există trei tipuri de protecție la împământare a statorului în prezent, care sunt protecția de împământare a statorului bazată pe tensiune de secvență zero fundamentală, protecția de împământare a statorului bazată pe tensiunea a treia armonică și protecția de împământare a statorului pe bază de injecție.
Greutate neta: 250 kg Dimensiune: 1030 * 220 * 455 mm Dimensiunea ferestrei: 800 * 140 mm
Instalare pe șantier
|
– transformator de curent de echilibrare a miezului de formă dreptunghiulară – 100/1 [A/A] – 15 [VA] – 5P20 – Dimensiunea ferestrei [mm] – potrivită pentru barele colectoare, așa cum se arată în imaginile de mai jos – Standard IEC 61869 standard și altele |
CBCT va funcționa pentru protecția la pământ a generatorului.Generatorul are un stator conectat în delta. Parametrii generatorului:
|
||
|
Compartiment CB (pe partea stângă) |
Compartiment pentru bare colectoare (pe partea dreaptă) | ||
|
|
 |
||
|

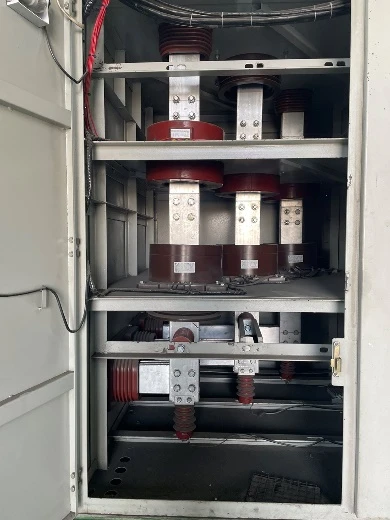

Dimensiunile spațiului marcat cu galben - Planificarea instalării CBCT în formă de dreptunghi în spațiul marcat cu galben. |
|||
|
220 mm (intre doi izolatori) |
120 mm (de la izolator la conexiunea barei colectoare) 240 mm (de la izolator la marginea barei colectoare) |
||
|
|
 |
||
|
740 mm (intre 3 bare) |
425 mm (de la suport la podea) |
180 mm (de la bara colectoare până la sub suport) |
140 mm (de la bara la suport) |
|
|
|
|
|
Cerințe tehnice
|
S/N |
Descrieri |
Unitate |
Specificații |
|
1 |
Cea mai mare tensiune pentru echipamente |
[kV] |
10KV |
|
2 |
Capacitate de putere |
[VA] |
15VA |
|
3 |
Tensiune nominală de rezistență la frecvență de putere |
[kV] |
42KV |
|
4 |
Tensiune nominală de rezistență la impulsul fulgerului |
[kV] |
75KV |
|
5 |
Frecvența nominală |
[f] |
HZ |
|
6 |
Curentul primar nominal |
[A] |
100A |
|
7 |
Curentul secundar nominal |
[A] |
1A |
|
8 |
Curent termic nominal de scurtă durată |
[A] |
20KA/s |
|
9 |
Curent dinamic nominal |
[A] |
50KA |
|
10 |
Conformitate cu standardele și clasele de precizie |
5P20 |
|
|
11 |
Interval de temperatură de funcționare |
[gradul] |
-20 grad -125 grad |
