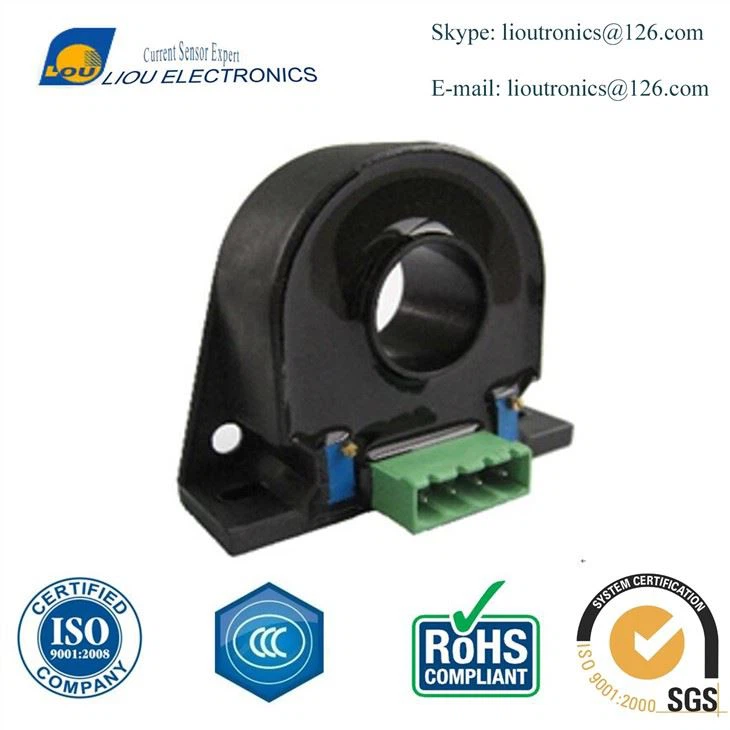

Transformator de curent rezidual DC
SENSOR DE CURENT EFECT HALL
- Introducerea Produsului
Este dezvoltat un nou tip de senzor de curent bazat pe principiul modulației magnetice, care poate măsura semnalul de curent continuu mic în nivel mA în condiția izolației electrice.
Parametrii electrici
P/N | LO-DS010LT | LO-DS020LT | LO-DS050LT | LO-DS100LT | ||
IPN | Curent nominal de intrare | 10 | 20 | 50 | 100 | mA |
IP | Măsurarea domeniului de curent | 0～±12 | 0～±240 | 0～±60 | 0～±120 | mA |
VOUT | Tensiunea nominală de ieșire | 5±1% | V | |||
VC | Tensiunea de alimentare | ±12～±15（±5%） | V | |||
IC | Pierderea curentă | VC=±15V<> | mA | |||
Vd | Hi-pot test | PS: AC3KV/50Hz/60S | ||||
εL | Liniaritate | & lt;±1 | %FS | |||
V0 | Tensiune de compensare punct zero | TA=25℃ ±50 | mV | |||
VOT | Derivarea temperaturii în cazul defecțiunii | IP=0 TA= -10～+70℃<> | mV/℃ | |||
f | Banda de frecventa | DC | ||||
TA | Temperatură de lucru | -10～+70 | ℃ | |||
TS | Temperatura de depozitare | -25～+85 | ℃ | |||
RL | Rezistor de sarcină | ≥10K | Ω | |||
Dimensiuni (mm)
![7NM6L_EC[_]1MTM2JH})G(B](/Content/uploads/2021422415/20210531151157d521d39e7adf4afea232ff71a9fd959a.jpg)
Instrucțiuni
1, Conexiunea incorectă a cablajului poate cauza deteriorarea senzorului. Când senzorul este electrificat, curentul măsurat trece prin direcția săgeții senzorului, tensiunea în fază poate fi măsurată la capătul de ieșire.
2、Amplitudinea de ieșire a senzorului poate fi ajustată în mod corespunzător în funcție de cerințele clienților.
3, Senzorii cu curenți nominali de intrare și tensiuni de ieșire diferite pot fi personalizați în funcție de cerințele utilizatorului.
