Care este metoda de calibrare pentru un transformator de curent trifazat?

Calibrarea este un proces crucial pentru asigurarea acurateței și fiabilității echipamentelor electrice de măsurare, în special în cazul transformatoarelor de curent trifazate (CT). În calitate de furnizor principal de transformatoare de curent trifazate, înțeleg importanța metodelor de calibrare adecvate pentru a răspunde nevoilor diverse ale clienților noștri din diverse industrii. În această postare pe blog, voi aprofunda metodele de calibrare pentru transformatoarele de curent trifazate, oferind informații despre tehnici, standarde și cele mai bune practici.

Înțelegerea transformatoarelor de curent trifazate

Înainte de a discuta despre metodele de calibrare, este esențial să aveți o înțelegere de bază a transformatoarelor de curent trifazate. Aceste dispozitive sunt utilizate pentru măsurarea curentului în sistemele electrice trifazate. Ele funcționează prin reducerea curentului mare din circuitul primar la un curent mai scăzut și măsurabil în circuitul secundar. Acest lucru permite măsurarea sigură și precisă a curentului fără a fi necesară măsurarea directă a curenților mari din circuitul primar.

Transformatoarele de curent trifazate sunt utilizate în mod obișnuit în sistemele de generare, transport și distribuție a energiei, precum și în aplicații industriale și comerciale. Ele joacă un rol vital în asigurarea funcționării sigure și eficiente a sistemelor electrice prin furnizarea de măsurători precise ale curentului în scopuri de monitorizare, control și protecție.

Metode de calibrare pentru transformatoarele de curent trifazate

Există mai multe metode de calibrare a transformatoarelor de curent trifazate, fiecare cu propriile avantaje și limitări. Alegerea metodei de calibrare depinde de diverși factori, cum ar fi cerințele de precizie, tipul de transformator de curent și echipamentul de calibrare disponibil. Iată câteva dintre cele mai frecvent utilizate metode de calibrare:

Metoda de comparare directă

Metoda comparației directe este una dintre cele mai simple și mai utilizate metode de calibrare pentru transformatoarele de curent trifazate. În această metodă, transformatorul de curent testat (CTUT) este comparat cu un transformator de curent de referință (RCT) de precizie cunoscută. Curenții primari atât ai CTUT, cât și ai RCT sunt setați la aceeași valoare, iar curenții secundari sunt măsurați folosind un ampermetru calibrat.

Eroarea raportului și deplasarea de fază a CTUT sunt apoi calculate prin compararea curenților secundari măsurați ai CTUT și RCT. Eroarea raportului este definită ca diferența dintre raportul real și raportul nominal al CTUT, exprimat ca procent din raportul evaluat. Deplasarea de fază este diferența unghiulară dintre curenții primari și secundari ai CTUT.

Metoda de comparare directă este relativ simplă și poate oferi o precizie ridicată dacă transformatorul de curent de referință este de înaltă calitate și calibrat corespunzător. Cu toate acestea, necesită un transformator de curent de referință de precizie cunoscută, care poate fi costisitor și poate să nu fie ușor disponibil în toate cazurile.

Metoda podului

Metoda punții este o altă metodă de calibrare utilizată în mod obișnuit pentru transformatoarele de curent trifazate. În această metodă, un circuit de punte este utilizat pentru a măsura eroarea raportului și deplasarea de fază a CTUT. Circuitul de punte constă de obicei dintr-un rezistor variabil, un condensator și un detector de nul.

CTUT este conectat la circuitul de punte, iar rezistența variabilă și condensatorul sunt ajustate până când detectorul nul indică o stare echilibrată. În acest moment, eroarea raportului și deplasarea de fază a CTUT pot fi calculate pe baza valorilor rezistenței variabile și condensatorului.

Metoda punții este mai complexă decât metoda comparației directe, dar poate oferi o precizie mai mare și este mai puțin afectată de factori externi, cum ar fi câmpurile magnetice parazite. Cu toate acestea, necesită echipamente de calibrare specializate și operatori calificați, care pot crește costul și complexitatea procesului de calibrare.

Metoda de calibrare digitală

Odată cu progresul tehnologiei digitale, metodele de calibrare digitală au devenit din ce în ce mai populare pentru calibrarea transformatoarelor de curent trifazate. În această metodă, se utilizează un multimetru digital sau un analizor de putere pentru a măsura curenții primari și secundari ai CTUT. Curenții măsurați sunt apoi procesați folosind software pentru a calcula eroarea raportului și deplasarea de fază a CTUT.

Metoda de calibrare digitală oferă mai multe avantaje față de metodele tradiționale de calibrare, cum ar fi acuratețe mai mare, timpi de măsurare mai rapidi și capacitatea de a stoca și analiza datele de măsurare. De asemenea, elimină necesitatea calculelor manuale și reduce riscul de eroare umană. Cu toate acestea, necesită echipamente și software de calibrare specializate, care pot fi costisitoare și pot necesita instruire pentru a fi utilizate în mod eficient.

Standarde și bune practici pentru calibrare

Pentru a asigura acuratețea și fiabilitatea transformatoarelor de curent trifazate, este important să se respecte standardele stabilite și cele mai bune practici pentru calibrare. Comisia Electrotehnică Internațională (IEC) și Institutul de Ingineri Electrici și Electronici (IEEE) au dezvoltat standarde pentru calibrarea transformatoarelor de curent, care oferă linii directoare pentru procesul de calibrare, cerințele echipamentelor și incertitudinea de măsurare.

Pe lângă respectarea standardelor, este, de asemenea, important să folosiți echipamente de calibrare de înaltă calitate și să efectuați verificări regulate de întreținere și calibrare la transformatoarele de curent. Acest lucru ajută la asigurarea faptului că transformatoarele de curent funcționează în limitele lor de precizie specificate și oferă date de măsurare fiabile.

Produsele și serviciile noastre

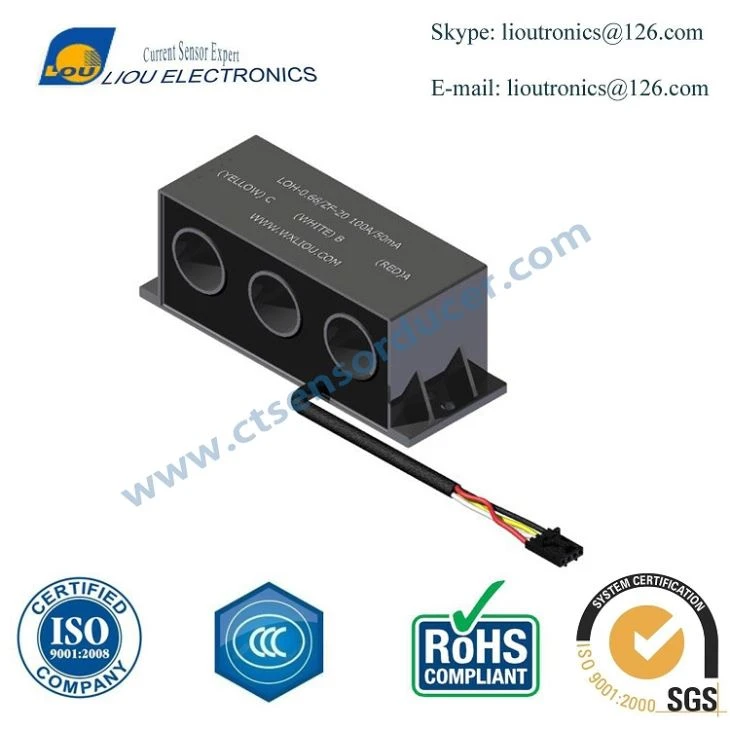

În calitate de furnizor principal de transformatoare de curent trifazate, oferim o gamă largă de produse de înaltă calitate pentru a răspunde nevoilor diverse ale clienților noștri. Produsele noastre includTransformator de curent trifazat de înaltă precizie,100: 5 Transformator de curent trifazat, și1: 2000 Senzor de curent trifazat de curent ridicat.

De asemenea, oferim servicii de calibrare pentru produsele noastre pentru a ne asigura că acestea îndeplinesc cele mai înalte standarde de acuratețe și fiabilitate. Serviciile noastre de calibrare sunt efectuate de tehnicieni cu experiență, folosind echipamente de calibrare de ultimă generație și respectând standardele și cele mai bune practici stabilite.

Contactați-ne pentru achiziții

Dacă aveți nevoie de transformatoare de curent trifazate de înaltă calitate sau de servicii de calibrare, vă rugăm să ne contactați pentru a discuta cerințele dumneavoastră. Echipa noastră de experți va fi bucuroasă să vă ajute în selectarea produselor și serviciilor potrivite pentru aplicația dvs. Așteptăm cu nerăbdare să lucrăm cu dumneavoastră pentru a vă satisface nevoile de măsurare electrică.





•
