Automotive Transducer BMS BDU PDU RCANV500H

A low-frequency fluxgate transducer is made of a wound core which saturates under low induction. A current chopper switches the winding's current to saturate the magnetic core alternatively at ±B max with a fixed frequency. Fluxgate transducers use the change of the saturation's point symmetry to measure the primary current. Due to the principle of switching the curent, toate compensările (electrice și magnetice) sunt anulate .

Introducerea Produsului

ATehnologia Fluxgate cu curent cu curent utomotiv

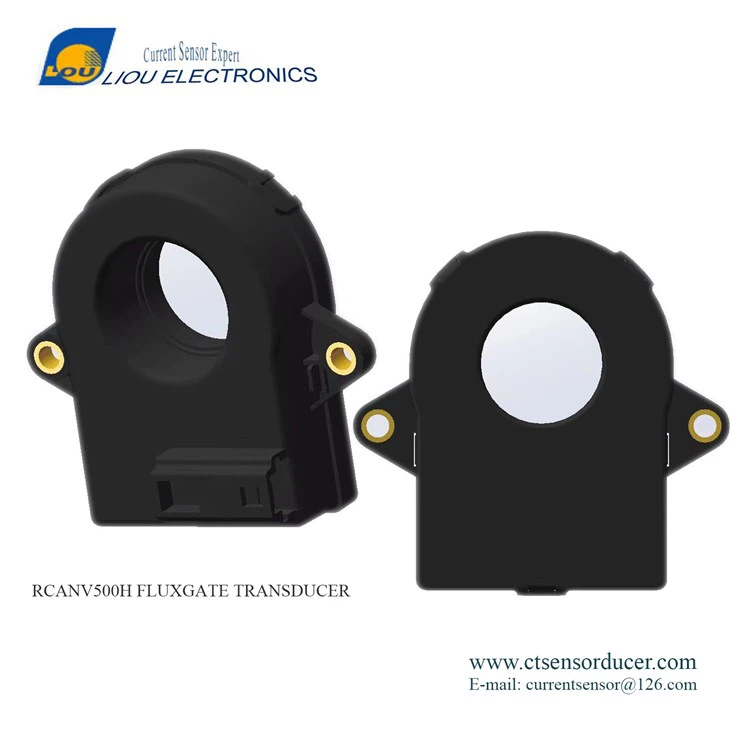

P/N: RCANV500H

Caracteristici:

Traductor folosind tehnologia Fluxgate
Capacitate nelimitată de supra-curent
Montare a panoului
Semnal de ieșire: viteză mare (până la 500 kpbs)
Filtru de frecvență digitală internă configurabilă
Tip conector: Tyco Amp 1473672-1
Configurabil poate viteză/poate id/r
Protecție împotriva intrării - nivel IP56

989

Pachet de baterii hibride și electrice pentru vehicule
Baterii convenționale cu plumb-acid
Măsurarea curentă exactă pentru aplicațiile de gestionare a bateriilor (SOC, SOH, SOF, etc ...)
Sursa de alimentare cu rezervă de rezervă

Ghid de selecție
Partea nr. .	Intrare evaluată	Tensiune de alimentare	Conector secundar	Temperatura de funcționare	Protocol de comunicare
RCANV500H	+/-500A	+9 vdc ~ +16 vdc ± 5%	Tyco AMP 1473672	-40 grad ~ 100 grade	Can Protocol 2.0

Caracteristici electrice@25 grade
Articol	Simbol	Min	Typ	Max	Unitatea .
Curent de intrare evaluat	Ip	-500		500	A
Gama de măsuri	IPM	-550		550	A
Tensiune de alimentare	VC	9	13.5	16	VDC
Consum curent @i_P=0A	IC		Mai puțin sau egal cu 30		MA
Consum curent @i_P=I_p.m	IC		Mai puțin sau egal cu 100		V
Eroare de liniaritate	εL		Mai puțin sau egal cu 0,05FS		%
Liniaritate în intervalul de temperatură completă	εL		Mai puțin sau egal cu 0,15Fs		%
Curent compensat	I₀	-5		+5	MA
Curent de compensare în temperatura completă a gamei	I₀	-10		+10	MA
Precizia generală	x	-0.1 fs		+0.1 fs	%
Precizia completă a gamei de temperatură	x	-0.3 fs		+0.3 fs	%
Zgomot de ieșire		-5		+5	MA
Zero derivă	Toff		0 MA/K.
Temperatura de ieșire derivă		-70		+70	ppm/k

Caracteristici generale
Articol			Simbol	Min	Typ		Max	Unitatea .
Temperatura de funcționare			Ta	-40	--		+100	grad
Temperatura de depozitare			T_S	-40	--		+125	grad
Greutate			m		≈70			g
EMC
Articol		Specificații
EMI	CE	CISPR32/EN55032 Clasa B.
	RE	CISPR32/EN55032 Clasa B.
EMS	Rs	IEC/en 61000-4-3 30 v/m				Criterii perf . a
	Eft	IEC/EN 61000-4-4 ± 4KV				Criterii perf . a
	Curent de supratensiune	IEC 62955 6000 v/2ω/3000a, 8/20us				Criterii perf . b

Pin nu .	FUNCŢIE
A	Poate _ l
B	Poate _ h
C	GND
D	VCC

Evaluare maximă absolută (nu funcționează)
Parametru	Simbol	Unitate	Specificații	Stare
Supra-tensiune	U_C	V	32	400ms
Supra-tensiune	U_C	V	24	60s
Tensiune de alimentare minimă	U_CMIN	V	8	Continuu, nu funcționează
Tensiune maximă de alimentare	U_Cmax	V	18	Continuu, nu funcționează
ESD	U_D	Kv	2.5	50Hz, 60S
Clasa IP			IP56
Rezistență la izolare	Ir	MΩ	500	500 V - ISO 16750-2

Can Protocol 2.0
Can Oscilator Toleranță: 0,27%
Rata de biți: 250kbps
Rezistența de terminare de 120 ohm pentru a fi adăugată extern
Modelul datei: Big-Endian

Descrierea mesajului	Poate id	Nume	Lungimea datelor (octeți NB)	Tipul de cadru	Tip de lansare a mesajelor	Descrierea semnalului	Numele semnalului	Începeți bit	Lungime
Returnare curent IP (MA)	3C2H	RCANV500H	8	Standard	Ciclic Trance a trăit mesajul 10 ± 1 ms	Valoare IP: 80000000h=0 MA, 7fffffffh=−1 Ma, 80000001H=1 MA	Valoarea IP	0	31
						Eroare indicație (1 bit) 0=normal 1=eșec	Eroare _ Indicație	32	39

Gestionarea erorilor

Mod de eșec	IP Valoare	Indicație de eroare	Informații despre eroare
Informații despre eșec	80000000H	1	41H
