Cum se testează un centru de eroare la pământ prin CT?

Testarea unui centru de eroare la pământ prin CT (transformator de curent) este un proces crucial pentru a asigura siguranța și fiabilitatea sistemelor electrice. În calitate de furnizor de Ground Fault Center Through CT, înțeleg importanța testării adecvate și impactul acesteia asupra performanței generale a instalațiilor electrice. În acest blog, voi împărtăși câteva informații despre cum să testați eficient un centru de eroare la sol prin CT.

Înțelegerea centrului de defect la pământ prin CT

Înainte de a pătrunde în procesul de testare, este esențial să înțelegeți clar ce sunt Ground Fault Center Through CT și cum funcționează acestea. Un centru de defecțiuni la pământ prin CT este un tip de transformator de curent conceput pentru a detecta defecțiunile la pământ în sistemele electrice. Funcționează prin măsurarea curentului dezechilibrat care curge prin conductorii care trec prin miezul său. Când apare o defecțiune la pământ, este detectat un dezechilibru în curent și CT emite un semnal proporțional către un releu de protecție sau un dispozitiv de monitorizare.

Ground Fault Center Through CT-urile sunt utilizate în mod obișnuit în diverse aplicații, inclusiv fabrici industriale, clădiri comerciale și sisteme de distribuție a energiei. Ele joacă un rol vital în protejarea personalului și a echipamentelor de pericolele asociate cu defecțiunile la pământ, cum ar fi șocul electric, incendiile și deteriorarea echipamentului.

Pregătiri de testare

1. Siguranța pe primul loc
   Siguranța este de cea mai mare importanță atunci când se testează un centru de eroare la pământ prin CT. Asigurați-vă că toate sistemele electrice sunt scoase de sub tensiune înainte de a începe procesul de testare. Purtați echipament individual de protecție (EIP), cum ar fi mănuși izolate și ochelari de protecție. Urmați toate procedurile și liniile directoare de siguranță stabilite de organizația dvs. și standardele de siguranță relevante.
2. Inspectați CT
   Inspectați vizual centrul de defecțiuni la pământ prin CT pentru orice semne de deteriorare fizică, cum ar fi fisuri, rupturi sau conexiuni slăbite. Verificați rezistența de izolație a TC folosind un megaohmmetru pentru a vă asigura că respectă specificațiile producătorului. O rezistență scăzută de izolație poate indica o problemă cu izolația CT, care i-ar putea afecta performanța.
3. Verificați evaluarea CT
   Confirmați că ratingul CT este adecvat pentru sistemul electric în care este instalat. Valoarea CT-ului trebuie să se potrivească cu nivelurile maxime de curent și tensiune ale sistemului. Utilizarea unui CT subdimensionat sau supradimensionat poate duce la măsurători inexacte și la o protecție nesigură.

Proceduri de testare

1. Testul raportului de ture

Raportul de rotație al unui centru de eroare la pământ prin CT este un parametru critic care determină precizia acestuia. Pentru a efectua un test al raportului de spire, aplicați un curent cunoscut înfășurării primare a TC și măsurați curentul rezultat în înfășurarea secundară. Raportul spirelor se calculează împărțind curentul primar la curentul secundar.
Formula pentru raportul de spire (n) este (n=\frac{I_p}{I_s}), unde (I_p) este curentul primar și (I_s) este curentul secundar.
Comparați raportul de rotații măsurat cu raportul de rotații nominal specificat de producător. Orice abatere semnificativă de la valoarea nominală poate indica o problemă cu CT, cum ar fi o viraj scurtcircuitat sau un miez deteriorat.

2. Test de polaritate

Testarea polarității este esențială pentru a se asigura că CT este conectat corect la sistemul electric. Polaritatea incorectă poate face ca releul de protecție să funcționeze incorect sau să nu funcționeze deloc în timpul unei defecțiuni la pământ.
Pentru a efectua un test de polaritate, aplicați o tensiune DC la înfășurarea primară a TC și observați direcția tensiunii induse în înfășurarea secundară. Polaritatea TC este corectă dacă tensiunea indusă în înfășurarea secundară are aceeași polaritate ca și tensiunea aplicată în înfășurarea primară.

3. Testul de sarcină

Sarcina unui TC se referă la impedanța conectată la înfășurarea sa secundară. O sarcină mare poate cauza saturarea CT, ceea ce duce la măsurători inexacte și o protecție nesigură.
Pentru a efectua un test de sarcină, măsurați impedanța sarcinii conectate la înfășurarea secundară a TC folosind un contor de impedanță. Comparați sarcina măsurată cu sarcina nominală a CT. Dacă sarcina măsurată depășește sarcina nominală, luați în considerare reducerea sarcinii sau utilizarea unui CT cu o sarcină mai mare.

4. Test de sensibilitate

Sensibilitatea unui centru de defecțiuni la pământ prin CT este capacitatea sa de a detecta defecțiuni mici la pământ. Pentru a efectua un test de sensibilitate, aplicați un curent mic la înfășurarea primară a TC și măsurați curentul de ieșire în înfășurarea secundară. CT ar trebui să fie capabil să detecteze și să emită un semnal proporțional pentru curenții mici de eroare la pământ.
Sensibilitatea TC poate fi verificată prin compararea curentului de ieșire măsurat cu curentul de ieșire așteptat pe baza valorii nominale a TC și a curentului primar aplicat.

Utilizarea produselor înrudite pentru testare

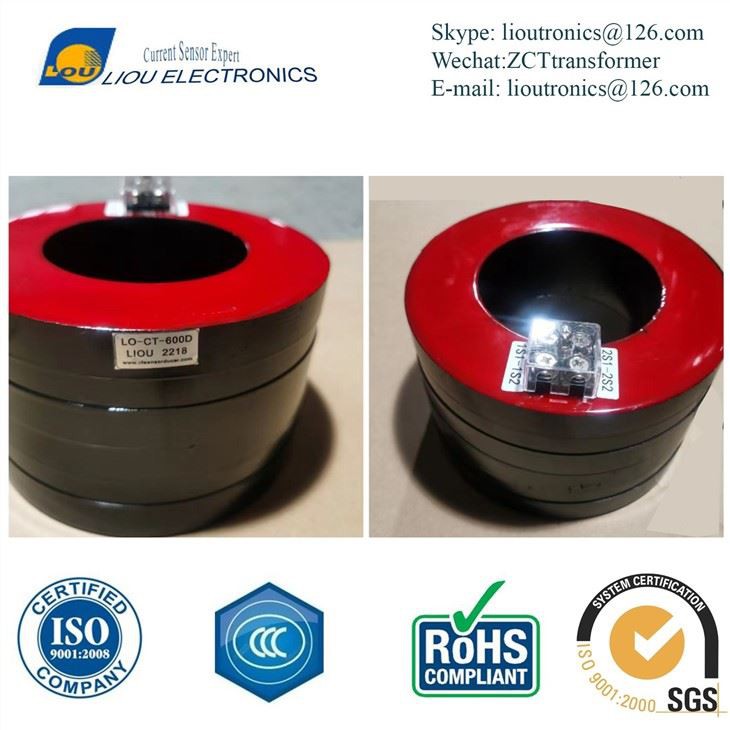

Când testați Ground Fault Center Through CT, poate fi benefic să folosiți produse similare, cum ar fiProtecție toroidală cu două nuclee și transformator de curent de măsurare. Acest tip de CT oferă atât capacități de protecție, cât și de măsurare, care pot îmbunătăți acuratețea și fiabilitatea procesului de testare.
Transformator de curent rezidualşiTransformatoare de curent cu secvență zerosunt, de asemenea, instrumente valoroase pentru detectarea și măsurarea defecțiunilor la pământ. Aceste transformatoare pot fi utilizate împreună cu Ground Fault Center Through CT pentru a oferi protecție și monitorizare cuprinzătoare a defecțiunilor la pământ.

Analiza post-testare

După finalizarea procedurilor de testare, analizați rezultatele testului pentru a determina starea centrului de eroare la pământ prin CT. Dacă rezultatele testelor se abate semnificativ de la specificațiile producătorului, pot fi necesare investigații suplimentare. Reparați sau înlocuiți CT dacă este necesar pentru a asigura funcționarea sa corectă.
Documentați toate rezultatele testelor, inclusiv data testului, parametrii testului și rezultatele testului. Această documentație poate fi utilizată pentru referințe viitoare și pentru a demonstra conformitatea cu cerințele de reglementare.

Importanța testării regulate

Testarea regulată a centrului de eroare la pământ prin CT este esențială pentru a asigura fiabilitatea și acuratețea lor continuă. În timp, CT-urile se pot degrada din cauza unor factori precum îmbătrânirea, condițiile de mediu și stresul electric. Prin efectuarea de teste regulate, pot fi identificate și rezolvate probleme potențiale înainte ca acestea să conducă la defecțiuni ale sistemului sau pericole de siguranță.

Contact pentru achizitie si consultanta

Dacă aveți nevoie de un centru de eroare la pământ de înaltă calitate prin CT sau aveți întrebări despre testarea sau utilizarea acestor produse, suntem aici pentru a vă ajuta. Echipa noastră de experți vă poate oferi informații detaliate despre produsele noastre, vă poate ajuta în selectarea CT potrivită pentru aplicația dvs. și vă poate oferi îndrumări cu privire la procedurile de testare și instalare. Contactați-ne pentru a începe o discuție despre cerințele dumneavoastră specifice și pentru a explora modul în care Centrul nostru de defecțiuni la pământ prin CT poate spori siguranța și fiabilitatea sistemelor dumneavoastră electrice.

Referințe

• Protecția sistemului de energie electrică de către AR van C. Warrington
• Ghid de testare și întreținere a transformatoarelor de curent de la IEEE
